5G融合终端 WD5100
产品介绍
5G无人机机载融合终端 WD5100 主要用于无人机信息的5G低时延传输，实现对无人机超视距监测和控制，具备高清视频传输能力。终端采用超轻量化设计，尺寸仅为58x52x22mm，重量为79g，可非常方便地安装和适配到各类工业级无人机系统及智能设备中，特别适合于前装集成。
WD5100 具备出色的网络通信与接口扩展性能，支持5G全网通（双模SA/NSA）与4G网络，支持双卡设计（内置eSIM，外置Nano-SIM），可实现自动或受控的切换，有效避免网络中断。同时，终端平均功耗小于3W，支持宽电压输入与防反接设计，能适配各种复杂的无人机机载供电环境。
此外，终端内置 2.4G WiFi 并配备内置天线，方便维护人员直接在现场无线调试与配置系统。多色指示灯支持实现电源、5G状态、系统工作状态等多种状态指示功能，一目了然。
产品特点
- 5G低时延传输：专为无人机信息、遥测和控制流设计的5G低时延通信，确保持续、敏捷的控制响应。
- 超视距监测控制：支持无人机超视距（BVLOS）飞行监测和智能控制，极大扩展作业范围。
- 超轻量化前装设计：重量仅79克，尺寸仅58x52x22mm，完美利于无人机前装及紧凑机身适配。
- 高清视频流畅传输：配备千兆以太网口与高速USB3.0（Type-C），提供稳定高清视频流低延时回传。
- 超低功耗设计：平均工作功耗小于3W，极小化机载电池负担，助力维持长时间飞行。
- 主备双卡自动切换：同时支持内置eSIM与外置Nano-SIM，可根据信道质量自动或受控切换网络。
- 宽压供电与安全防反接：XT30电源接口支持宽压输入，内置高可靠防反接设计，适配各类机载电源系统。
应用场景
WD5100 广泛适用于多型工业级无人机、智能巡检机器人、无人车及AGV系统，广泛应用于电网安全巡检、光伏电站精细化巡视、风力发电机叶片智能检测、城市智慧安防巡逻以及各类特种行业的超视距监测与无人化远程管控场景。
硬件接口
| 接口名称 | 物理规格/数量 | 功能与描述 |
|---|---|---|
| TTL 串口 | 2个（TTL电平信号） | 用于实现无人机超视距管控信息的5G低时延高速率传输 |
| RS232 串口 | 1个 | 用于数传、遥测、控制指令等的5G低时延双向稳定传输 |

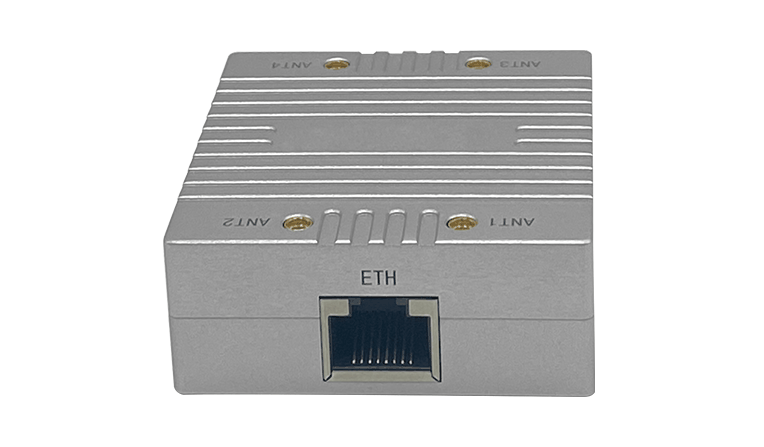

| 千兆以太接口 | 1个（RJ45网口） | 用于挂载高清网络相机或云台，实现高清视频低时延流畅传输 |
| 2.4G WiFi | 内置2.4G WiFi及天线 | 专用于设备现场无线参数配置、固件升级及调试维护工作 |
| USB 3.0 接口 | 1个（Type-C 接口） | 高速数据扩展通道，可用于机载超高清视频流的低时延稳定传输 |

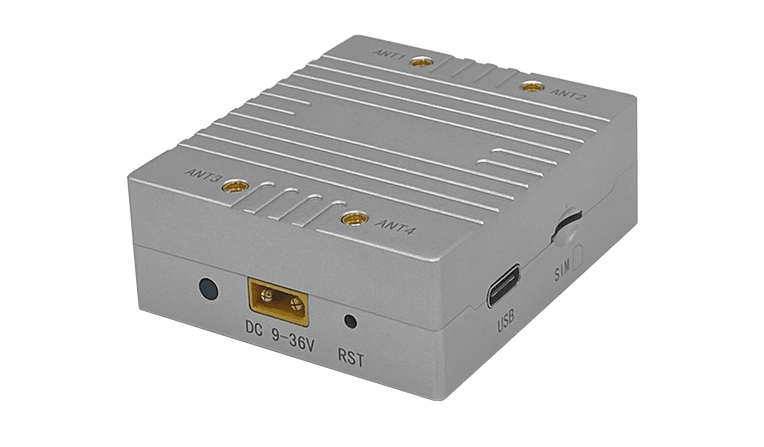

| 电源输入接口 | 1个（XT30 形式） | 宽压电源输入设计，配备硬件防反接保护，完美适配各类无人机 |
| 状态指示灯 | 1个（多色 LED） | 直观展示电源、5G信号强度、网络制式、系统运行状态等多种状态 |
| 复位按钮 | 1个（Reset 按键） | 支持一键实现软硬件系统级复位、重启动作及出厂配置恢复 |
| SIM 卡槽 | 内置eSIM + 外置Nano-SIM | 支持双卡双待与主备智能切换，确保持续、高可靠的机载通信链路 |
